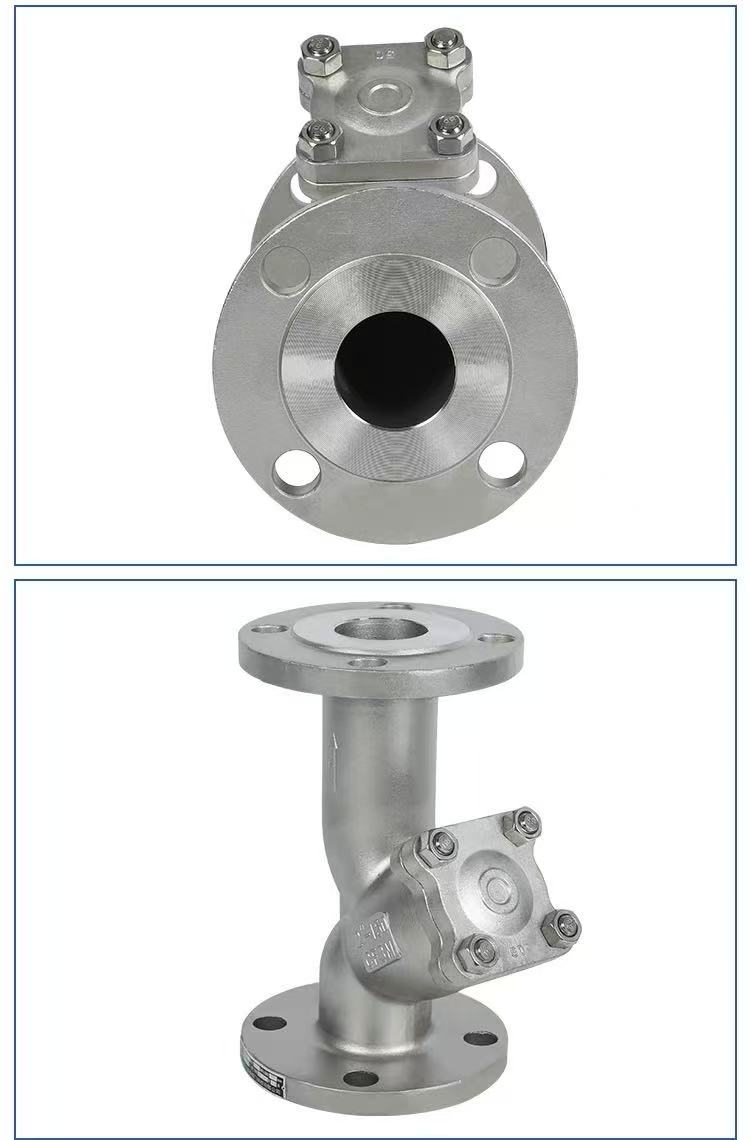

Amerikan Standart Flanşlı Y Tipi Filtre

Çalışma Prensibi

Shenchi fabrikasının entegre Amerikan Standart Flanşlı Y Tipi Filtresi, filtre ekranının kesilmesi prensibiyle çalışır. Ortam, giriş ucundan mahfazaya girer ve Y şeklindeki yapının içindeki filtre eleğinin içinden akar. Temiz ortam çıkış ucundan geçip çıkarken, katı yabancı maddeler filtre süzgecinin içinde bloke edilir. Filtre eleğinin toplam alanı borunun kesit alanının 3-4 katıdır, bu da düşük direnç ve hızlı akış sağlar. Boşaltma için alt tapayı sökün veya flanş kapağını çıkarın, filtre süzgecini çıkarın, temizleyin ve yeniden takın. Ana gövde, entegre bir döküm işlemi kullanılarak WCB, SUS304 (CF8) veya SUS316L (CF3M) malzemelerden yapılmış olup, kesintisiz bir muhafaza ve güvenilir basınç direnci sağlar. Shenchi ürünleri petrol, kimya ve su arıtma endüstrilerinde kullanılan boru hatlarındaki yabancı maddelerin filtrelenmesi için uygundur.

Ürün Parametreleri

Ürün adı: Amerikan Standart Flanşlı Y Tipi Filtre	Özellikler: (1/8"-4") DN6-DN100Teknik Özellikler: (1/8"-4") DN6-DN100
Nominal Basınç: PN16	Gövde Malzemesi: WCB, SUS304 (CF8), SUS316L (CF3M)
Standartlar: ANSI, BS, DIN, ISO, JIS	Uygulanabilir Sıcaklık: -20°C ~ +150°C (normal), +350°C'ye kadar (yüksek sıcaklık tipi), -196°C'ye kadar (düşük sıcaklık tipi)
Dahili Metal Malzeme: WCB, SUS304 (CF8), SUS316L (CF3M)	Orta Sıcaklık: Yüksek sıcaklık, düşük sıcaklık, orta sıcaklık, normal sıcaklık
Çalıştırma Yöntemi: Manuel	Contalar: EPDM, PPL
Bağlantı Yöntemi: Flanş bağlantısı	Uygulamalar: Su, hava, gaz, yağ, sıvılar vb.
Menşei: Çin	Örnek: Örnekler mevcut

Kurulum için önemli noktalar

Yön onayı, flanş hizalaması ve sıkılması ve boru hattı desteği ve koruması.

Shenchi Amerikan Standart Flanşlı Y Tipi Filtreleri kurarken üç önemli noktaya dikkat edin: İlk olarak akış yönünü doğrulayın. Valf gövdesi üzerindeki ok, orta akış yönü ile aynı hizada olmalı ve yabancı maddelerin çökelmesini kolaylaştırmak için filtre süzgeci aşağı bakacak şekilde takılmalıdır. İkinci olarak flanş hizalamasını ve sıkılmasını sağlayın. Flanş yüzleri paralel ve eşmerkezli olmalı, conta ortalanmış olmalı ve kabuk deformasyonunu önlemek için cıvatalar kademeli olarak çapraz olarak sıkılmalıdır. Üçüncüsü, boru hattı desteği ve ön filtre koruması sağlayın. Filtre boru hattının ağırlığını taşımamalıdır; Büyük parçacıkların uzaklaştırılması için boru hattı kurulumdan önce temizlenmelidir. Shenchi ayrıntılı kurulum talimatları sağlar, ODM/OEM özelleştirmesini destekler ve filtrenin uzun süreli istikrarlı çalışmasını sağlamak için filtre ağ boyutu gerektiği gibi ayarlanabilir.

Etkili bir şekilde filtrelenmiş maddeler

Shenchi ASME standart flanş Y tipi filtreler öncelikle boru hattı ortamındaki katı askıdaki maddeleri filtreler. Buna şunlar dahildir: kaynak cürufu, demir talaşları ve boru hattı kaynağından kaynaklanan pas kalıntıları; inşaattan arta kalan kum, toprak, kenevir lifleri ve dolgu macunu kalıntıları; ortamın kendisi tarafından taşınan partikül madde, kristaller ve çökeltiler; boru hattının eskiyen ve soyulan iç duvarından kaynaklanan pas pulu ve pul parçaları; ve yağlama yağındaki metal talaşları ve diğer yabancı maddeler. Filtrasyon hassasiyeti, ortamın gerekli temizliğine bağlı olarak 50-300 mesh arasında seçilebilir. Çin'de üretilen ASME standart flanşlı Y tipi filtreler, WCB, SUS304 ve SUS316L malzemelerden yapılmış olup, korozyon direnci ve çeşitli ortamlara uyarlanabilirlik sunar.

Filtrasyona Uygun Olmayan Maddeler

Shenchi ASME B flanşlı Y tipi filtreler aşağıdaki maddelerin filtrelenmesi için uygun değildir: ortamda çözünmüş kimyasallar (tuzlu sudaki tuzlar, çözeltilerdeki asitler ve alkaliler gibi); yağ-su emülsiyonları; viskoz macunlar veya kolloidler; lifli yumuşak yabancı maddeler (filtre eleğinin içine nüfuz edebilir veya filtre eleğinin etrafını sarabilir); ve gazlı ortamlardaki gazlı kirleticiler. Bu ortamlar için diğer filtre türlerinin seçilmesi gerekir. ASME B flanşlı Y tipi filtreleri satarken Shenchi, yanlış seçimi önlemek için medya özelliklerini müşteriyle teyit edecektir. ASME B flanşlı Y tipi filtreler, fiyat listeleriyle birlikte ayrıntılı seçim yönergelerini içerir.
