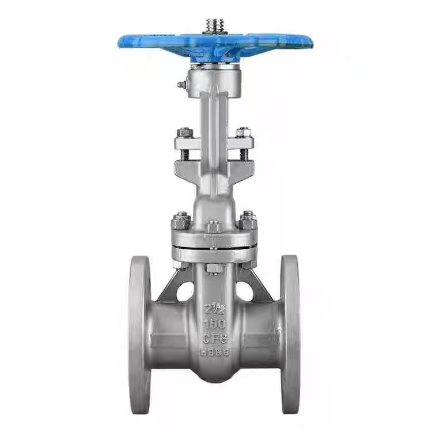

Amerikan Standardı Yükselen Kök Flanşlı Sürgülü Vana

ASME Yükselen Kök Flanşlı Sürgülü Vananın Çalışma Prensibi

Operatör el çarkını çevirdiğinde, el çarkı valf gövdesinin dönmesini sağlar. Valf gövdesinin üst ucundaki trapez diş, valf gövdesi somununa geçerek dönme hareketini eksenel doğrusal harekete dönüştürür. Valf gövdesi ve kapak birbirine bağlı olduğundan, valf gövdesi kapağın birlikte yükselmesine veya düşmesine neden olacaktır.

Vanayı açmak için el çarkını saat yönünün tersine çevirin. Valf gövdesi, geçidi doğrusal bir hareketle yukarı doğru hareket ettirerek, geçidin valf yuvasından ayrılmasına neden olur. Kapı, vananın nominal çapının iki katına eşit bir yüksekliğe kaldırıldığında sıvı geçişi tamamen engellenir ve vana tamamen açık konumda olur. Çalışma sırasında, el çarkı tipik olarak daha fazla döndürülemeyecek konuma döndürülür ve ardından tamamen açık konuma ulaşmak için yarım tur geri döndürülerek bir tur döndürülür, böylece valf gövdesinin sıcaklık değişimleri nedeniyle kilitlenmesi önlenir.

Vanayı kapatmak için el çarkını saat yönünde çevirin. Valf gövdesi, kapağın doğrusal bir hareketle aşağı doğru hareket etmesini sağlayarak, kapağın valf yuvasına baskı yapmasına neden olur. El çarkı tarafından uygulanan tork, zorunlu bir sızdırmazlık kuvveti oluşturur ve boru hattındaki ortamın basıncı da kapıyı diğer valf yuvasına doğru bastırarak kendi kendine sızdırmazlık etkisi oluşturur. Bu ikili eylem, kapatıldığında sıfır sızıntı sağlar.

Yükselen gövdeli sürgülü vananın temel özelliği, valf gövdesinin kapakla eşzamanlı olarak yükselip alçalmasıdır. Operatörler, valf gövdesinin valf kapağının ötesine uzanan uzunluğunu gözlemleyerek valfin açık/kapalı durumunu görsel olarak belirleyebilir; gövde ne kadar uzun olursa, valf o kadar geniş açık olur; gövde tamamen geri çekildiğinde valf kapanır.

ASME (Amerikan Standardı) yükselen milli flanşlı sürgülü vanaların yalnızca tamamen açık veya tamamen kapalı konumlarda kullanılabileceğini ve kontrol vanaları olarak kullanılamayacağını özellikle belirtmek önemlidir. Uzun bir süre kısmen açık konumda bırakılırsa, yüksek hızlı akan ortam sızdırmazlık yüzeylerini aşındırarak kapı ve yatağın aşınmasına neden olacak ve sonuç olarak valf sızıntısına yol açacaktır. Ayrıca ortam, sürgülü vananın her iki tarafından her iki yönde de akabilir, bu da kurulum sırasında akış yönünü dikkate alma ihtiyacını ortadan kaldırır ve saha yerleşimini kolaylaştırır.

Ürün Parametreleri

Yüksek Sıcaklık ve Yüksek Basınç Dayanımı

Shenchi ASME Standart Yükselen Kök Flanşlı Sürgülü Vanalar iki temel performans avantajına sahiptir: yüksek sıcaklık direnci ve yüksek basınç direnci. WCB malzemesi 425°C'ye kadar sıcaklıklara dayanabilirken paslanmaz çelik daha geniş bir sıcaklık aralığı için uygundur. Sınıf 150 basınç derecesi, çalışma basıncı oda sıcaklığında 1,9 MPa'ya ulaşarak PN16 standardını aşar. Contalar yüksek sıcaklığa dayanıklı PPL veya suya dayanıklı EPDM tiplerinde mevcuttur. Çin'de üretilen Shenchi, ham maddelerden son ürünlere kadar kapsamlı kalite kontrolü uygulayarak yüksek sıcaklık ve yüksek basınç koşullarında uzun vadeli istikrarlı çalışmayı garanti eder.

Sınıf 150 standartlarını aşan güvenilir yüksek basınç performansı

Shenchi'nin ASME B16.10 standardı yükselen gövdeli flanşlı sürgülü vanası, güvenilir yüksek basınç direncine sahiptir. Flanş bağlantısı, eşit sıkılmış cıvatalar ve contalar üzerinde eşit basınç dağılımı ile ASME B16.10 standartlarına uygundur. Sınıf 150 derecesi, geniş ölçülen basınç marjıyla birlikte oda sıcaklığında 1,9 MPa'lık bir çalışma basıncı sunar. Valf gövdesi duvar kalınlığı, gelişmiş güvenlik için ulusal standartları aşan ASME standartlarına göre tasarlanmıştır. Shenchi, indirimli ASME standardı yükselen gövdeli flanşlı sürgülü vanalar sunmaktadır; toplu alımlar indirime tabidir ve yüksek baskı koşulları altında uzun vadeli istikrarlı çalışmayı garanti eder.

Fabrikadan Doğrudan Tedarik ve OEM Özelleştirme Desteği

ASME (Amerikan Standardı) yükselen milli flanşlı sürgülü vanaların tedarikçisi olarak Shenchi, numune hazırlama hizmetleri sunmaktadır. Aracıların fiyat artışlarını ortadan kaldırarak, şeffaf fabrika fiyatlarında indirimli ASME yükselen gövdeli flanşlı sürgülü vanalar sunuyoruz. ODM ve OEM özelleştirmesini destekliyoruz; malzemeler, çaplar, flanş standartları ve çalıştırma yöntemlerinin tamamı ihtiyaçlarınıza göre ayarlanabilir. ASME yükselen gövdeli flanşlı sürgülü vanalarımızın bakımı kolaydır, basit bir yapıya ve düşük bakım maliyetlerine sahiptir. Çin'de üretilen Shenchi ASME yükselen gövdeli flanşlı sürgülü vanalar kalite açısından güvenilirdir ve istikrarlı teslimat sürelerine sahiptir. Küresel müşteriler, ayrıntılı teknik parametreler ve en son tercihli fiyat teklifleri için Shenchi ile iletişime geçebilirler.
