L-Tipi Pagoda Su Borusu Bağlantısı

Ürün türleri

L-Tipi Pagoda Su Borusu Konnektörlerinin profesyonel bir Çinli üreticisi olan Shenchi, iki ana ürün tipi sunmaktadır:

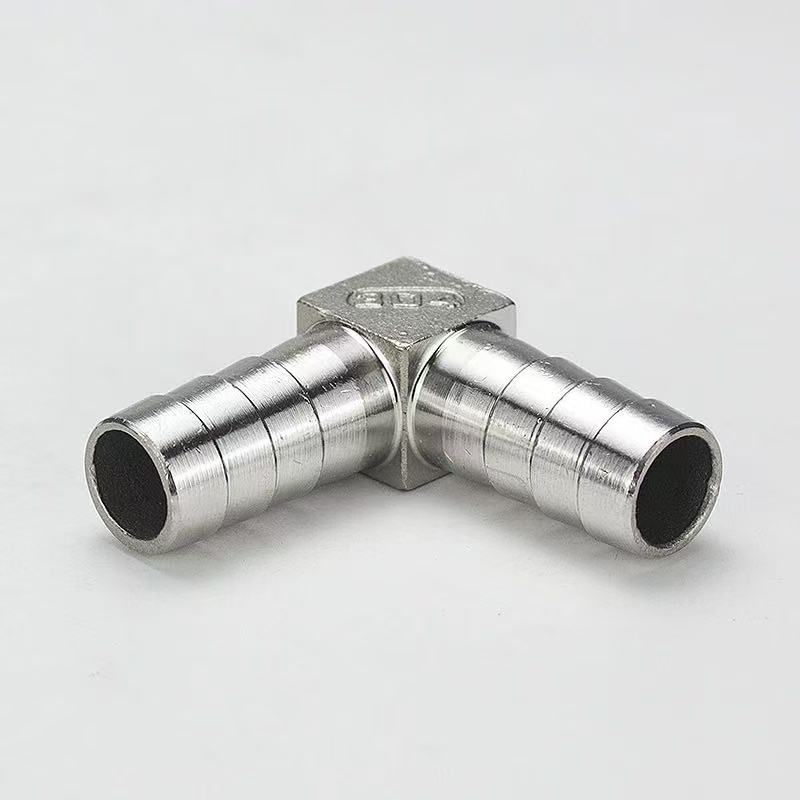

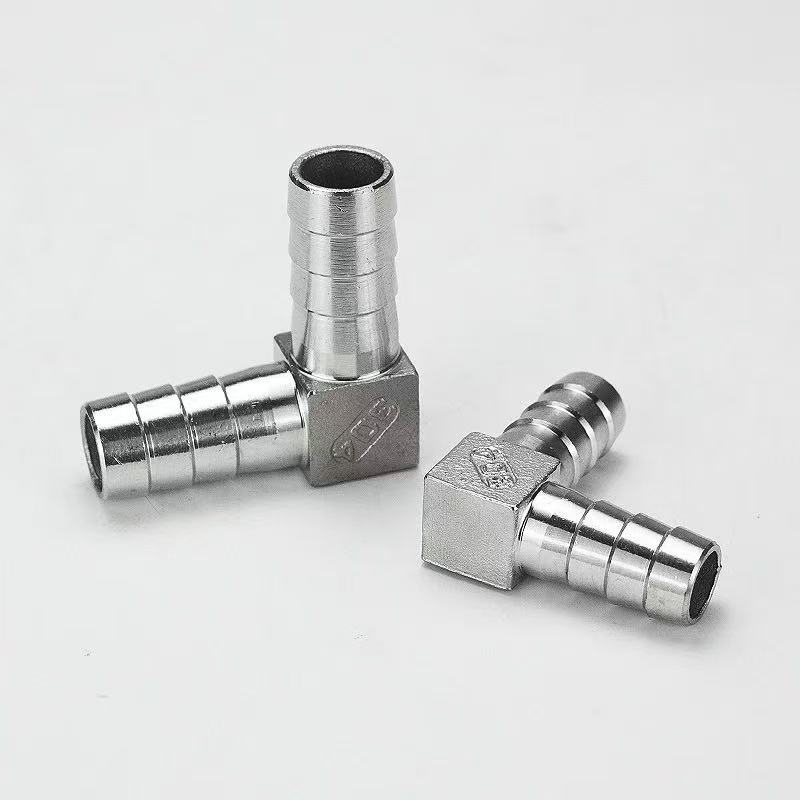

L Tipi Pagoda Su Borusu Konektörü: Her iki uçta da, iki esnek hortum arasında 90 derecelik yönlü bir bağlantı oluşturmak için tasarlanmış dikenli bir pagoda yapısı bulunur.

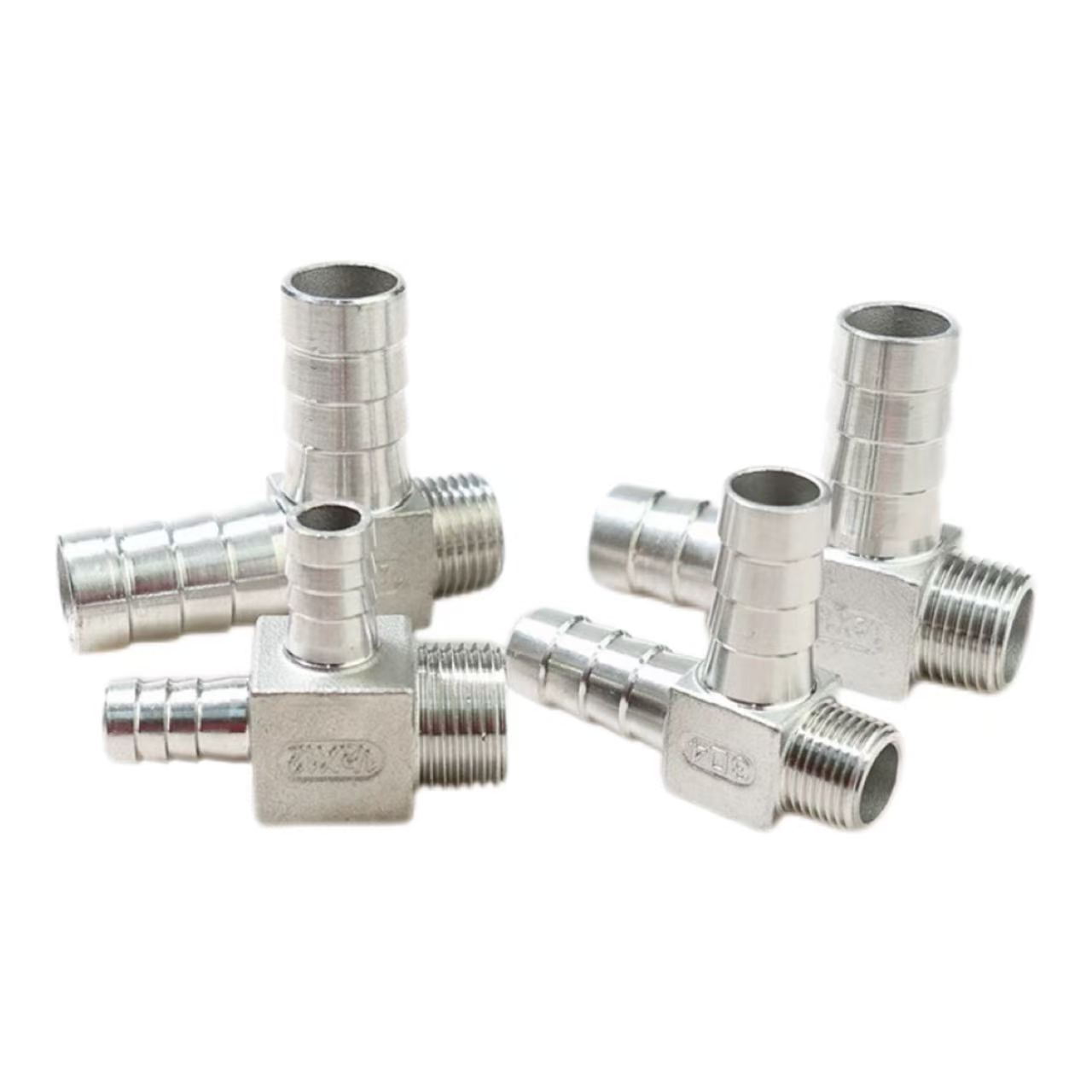

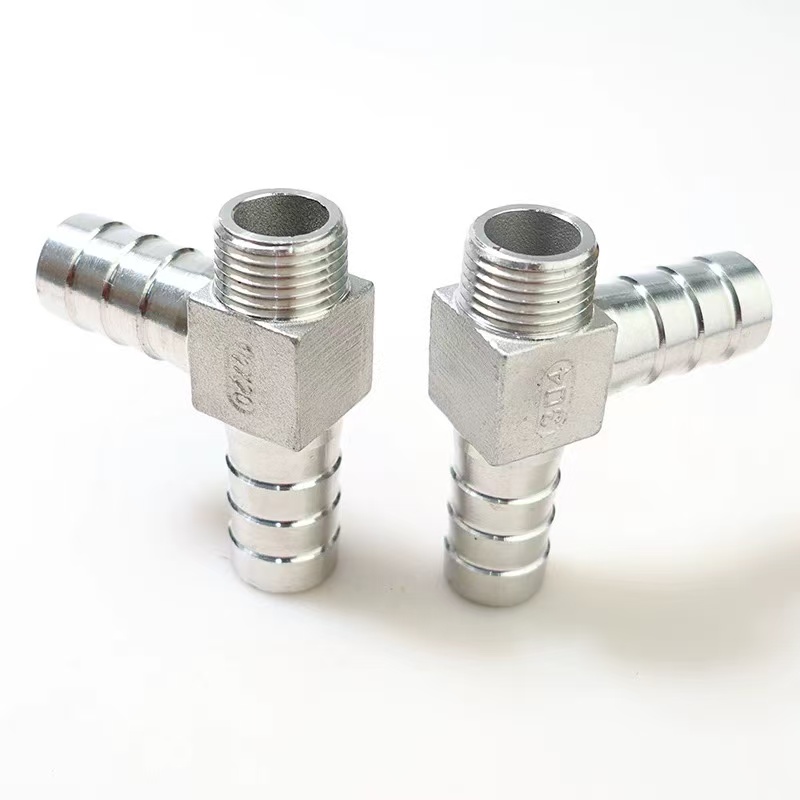

L Tipi Erkek Dişli Pagoda Konektörü: Bir ucunda esnek bir hortuma bağlanmak için dikenli bir pagoda yapısı bulunurken diğer ucunda bir hortum ile dahili (dişi) dişli bağlantı noktasına sahip bir ekipman parçası arasında 90 derecelik yönlü bir bağlantı oluşturmak için tasarlanmış harici (erkek) dişler bulunur.

Her iki tip de dikenli pagoda uçları için aynı özelliklere sahip 90 derece açılı bir tasarıma sahiptir. Çeşitli malzeme seçenekleri mevcuttur: 304 paslanmaz çelik, 316L paslanmaz çelik veya pirinç. Temel ayrım bağlantı yönteminde yatmaktadır: İlki doğrudan hortumdan hortuma bağlantıyı kolaylaştırırken ikincisi bir hortum ile bir ekipman parçası arasında geçiş bağlantısını kolaylaştırır, böylece çeşitli kurulum senaryolarına uyacak esnek seçim seçenekleri sunar.

L Tipi Pagoda Su Borusu Konektörü ile L Tipi Erkek Dişli Pagoda Konektörü arasındaki fark nedir?

Temel Fark: Shenchi L-Tipi Pagoda Su Borusu Konektörü, çift uçlu bir arayüze sahiptir (her iki uç da esnek hortumlara doğrudan bağlanmak için tasarlanmış dikenli pagoda başlıklarıdır). L Tipi Erkek Dişli Pagoda Konektörü, esnek bir hortumun sert bir boruya veya iç dişli vana gövdesine bağlanması için tasarlanmış, bir ucunda harici bir dişe ve diğer ucunda dikenli bir pagodaya sahiptir. Şençi’Yüksek performanslı L-Tipi Pagoda Su Borusu Konnektörleri pirinçten veya 304/316L paslanmaz çelikten dövülmüştür; 90 derecelik dik açılı yapıları boru hatlarının yeniden yönlendirilmesi için idealdir. Çift dikenli tasarım sıkı ve güvenli bir tutuş sağlar—özellikle hortum kelepçeleriyle eşleştirildiğinde—ayrılmayı ve sızıntıyı önlemek için. Bu bağlantı parçaları basınca, korozyona ve eskimeye karşı mükemmel direnç sunar. 316L paslanmaz çelik çeşidi, özellikle deniz suyu veya kimyasal işleme içeren ortamlar gibi son derece aşındırıcı ortamlar için uygundur. Kurulumu kolay olan bu bağlantı parçaları, sıhhi tesisat, pnömatik sistemler ve endüstriyel sıvı uygulamalarında düşük basınçlı hortum bağlantıları için idealdir ve olağanüstü stabilite ve dayanıklılık sunar.

Ürün Özellikleri

Kurulum Talimatları

Ulusal standartlara göre üretilen Shenchi marka L-Tipi Pagoda Su Borusu Konektörünün kurulumu kolaydır. Aşağıdaki adımların izlenmesi güvenilir bir bağlantı sağlar:

Adım 1: Hortum Kesme

Pagoda dikenlerine mükemmel uyum sağlamak için, açılı kesimlerden veya çapaklardan kaçınarak hortumun ucunu kare ve düz bir şekilde kesmek için özel bir hortum kesici kullanın. Örgülü veya güçlendirilmiş hortumlarda kenarları kapatmak ve yıpranmayı önlemek için sıcak kesme yönteminin kullanılması önerilir.

Adım 2: Pagoda Sonu Bağlantısı

Hortumun yüzü pagoda bağlantı parçasının tabanıyla temas edene kadar hortumu pagoda ucuna dikey olarak yerleştirin. Pagoda dikenleri, hortum takıldığında birden fazla sızdırmazlık halkası oluşturan kademeli bir tasarıma sahiptir. Yüksek basınçlı uygulamalar için bağlantıyı paslanmaz çelik hortum kelepçesi veya yaylı klips kullanarak sabitleyin; kelepçe ikinci ve üçüncü pagoda dikenleri arasına yerleştirilmelidir.

Adım 3: Dişli Uç Bağlantısı

Spesifikasyonlarına göre dişli uç için uygun sızdırmazlık yöntemini seçin: G-dişleri (paralel boru dişleri) sızdırmazlık için kauçuk veya bakır conta gerektirir; NPT veya R-dişleri (konik boru dişleri), sıkmadan önce 3-5 tur PTFE diş sızdırmazlık bandının sarılmasını gerektirir. Sıkma sırasında torkun hortum bağlantı noktasına iletilmesini önlemek için anahtarı bağlantı parçasının altıgen gövdesine uygulayın.

Adım 4: Basınç Testi

Kurulum tamamlandıktan sonra sistemin çalışma basıncının 1,5 katında statik basınç testi yapın. Bu basınçta 3 dakika bekletildikten sonra herhangi bir sızıntı görülmezse tertibat kullanıma hazırdır. Bu serideki karşılık gelen L Tipi Erkek Dişli Pagoda Konnektörünün kurulum prosedürü aynıdır; yalnızca diş tipinde farklılık gösterir ve özel arayüz gereksinimlerine göre esnek seçim yapılmasına olanak tanır.

Uygulama Alanları

1. Su Arıtma Ekipmanları

L Tipi Pagoda Su Borusu Konektörü, su arıtıcılarında, su yumuşatıcılarında ve RO (Ters Ozmoz) sistemlerinde PE ve PU boruları arasında 90 derecelik yönlü bağlantılar için tasarlanmıştır. 316L paslanmaz çelikten üretildiğinde gıda sınıfı sıhhi gereksinimleri karşılar. Ekipman arayüzünün dahili (dişi) bir dişe sahip olduğu uygulamalar için aynı serideki tamamlayıcı bir L Tipi Erkek Dişli Pagoda Konektörü mevcuttur.

2. Pnömatik Otomasyon Sistemleri

Hava kompresörlerinde, pnömatik valf manifoldlarında ve otomatik montaj hatlarında pnömatik boruların yönlendirilmesi için kullanılır. L şeklindeki yapısı dahili ekipman alanından tasarruf sağlarken, hızlı bağlantı pensetleriyle uyumluluk hızlı montaj, sökme ve bakımı kolaylaştırır.

3. Sağlık Gereçleri ve Ev Aletleri

Akıllı tuvaletler, bulaşık makineleri, çamaşır makineleri ve benzeri cihazların su giriş hortumlarını bağlar. L-Tipi Pagoda Su Borusu Konektörü, pirinçten yapıldığında mükemmel ısı iletkenliği sunarak sıcak su hatlarına uygun olmasını sağlar. L Tipi Erkek Dişli Pagoda Konektörü, ithal ekipmanlarda bulunan daha geniş bir arayüz standardı yelpazesine uyum sağlayacak şekilde tasarlanmıştır.

4. Endüstriyel Soğutma ve Yağlama Sistemleri

Takım tezgahı soğutma hatlarında ve hidrolik yağlama sistemlerinde uygulanır. Paslanmaz çelik yapı, üstün korozyon direnci sağlayarak yağ buharı, kesme sıvıları ve benzeri karmaşık çalışma koşullarını içeren zorlu ortamlarda güvenilir performans sağlar.
