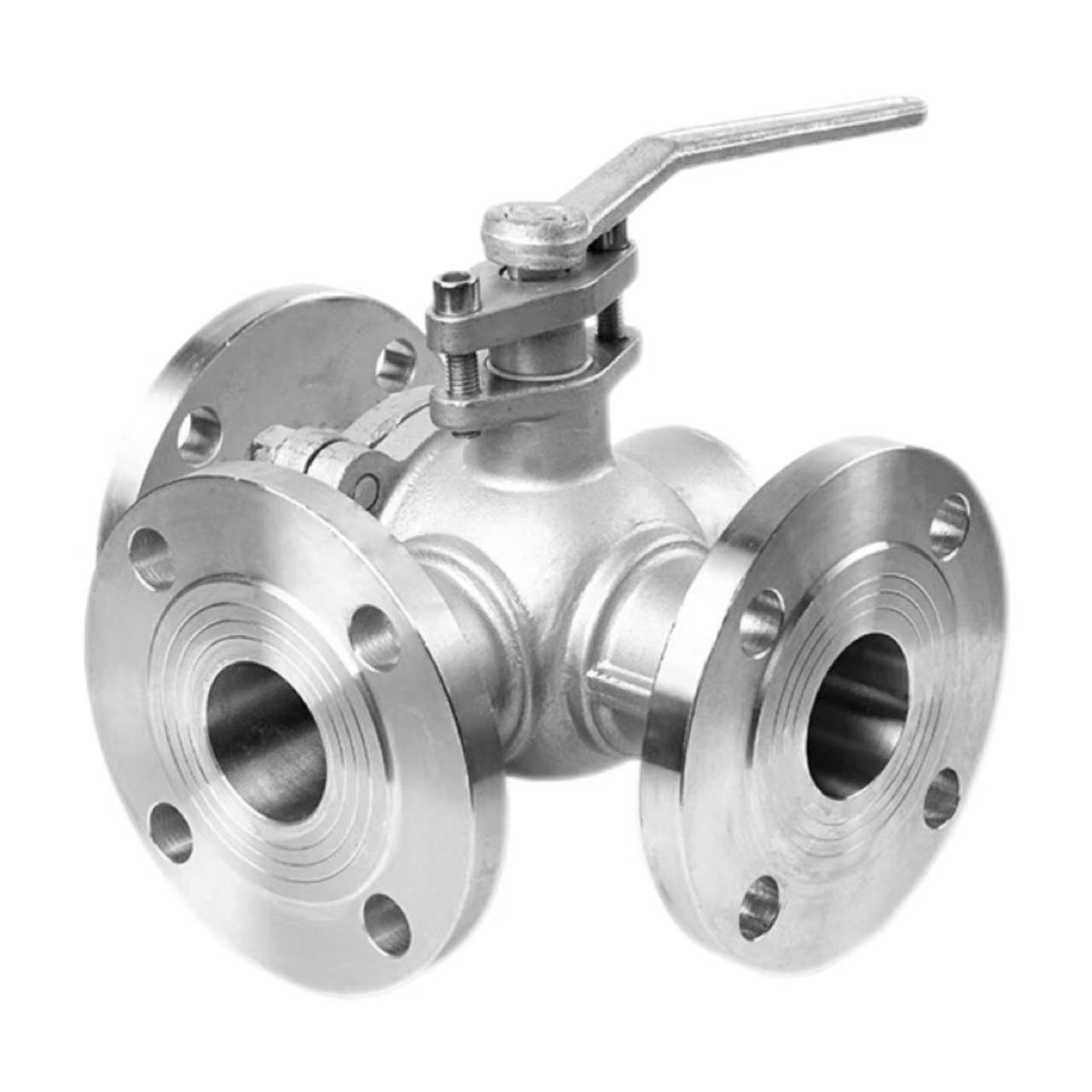

Üç yollu flanşlı küresel vana

Çalışma Prensibi

Shenchi fabrikasının korozyona dayanıklı üç yollu flanşlı küresel vanasının çalışma prensibi, topun içine kesilmiş L veya T şeklinde kanallara dayanmaktadır. Bilye, valf gövdesinin ortasına yerleştirilir ve bir tutamak aracılığıyla döndürülür. Top döndüğünde, kanallar farklı valf portlarıyla hizalanır veya farklı vana portlarından kaydırılır ve orta akış yönünün değiştirilmesi, birleştirilmesi veya bölünmesi sağlanır.

L şeklinde top:

 90° döndürme, ortamın girişten herhangi bir çıkışa geçiş yapmasına olanak tanır; bu, iki reaktöre dönüşümlü olarak sıvı beslemesi gibi bir giriş ve iki çıkış veya iki giriş ve bir çıkış içeren ters senaryolar için uygundur.

T şeklindeki top:

180° döndürme, üç bağlantı noktasının hepsinin aynı anda bağlanmasına veya herhangi iki bağlantı noktasının birbirine bağlanmasına olanak tanır; bu, iki ortamı karıştırmak ve ardından çıktı almak (birleştirmek) veya klima sıcak ve soğuk su karıştırma sistemlerinde olduğu gibi bir ortamı iki çıkışa bölmek (bölmek) için uygundur.

Ürün Parametreleri:

Ürün adı: Üç Yollu Flanşlı Küresel Vana	Özellikler: (1/8"-4") DN6-DN100
Nominal Basınç: PN16	Gövde Malzemesi: WCB, SUS304 (CF8), SUS316L (CF3M)
Standartlar: ANSI, BS, DIN, ISO, JIS	Uygulanabilir Sıcaklık: -20°C ~ +150°C (standart), +350°C'ye kadar (yüksek sıcaklık), -196°C'ye kadar (düşük sıcaklık)
Dahili Metal Malzeme: WCB, SUS304 (CF8), SUS316L (CF3M)	Orta Sıcaklık: Yüksek sıcaklık, düşük sıcaklık, orta sıcaklık, normal sıcaklık
Çalıştırma Yöntemi: Manuel	Contalar: EPDM, PPL
Bağlantı Yöntemi: Flanş bağlantısı	Uygulamalar: Su, hava, gaz, yağ, sıvılar vb.
Menşei: Çin	Örnek: Örnekler mevcut

Flanş Bağlantısının Avantajları:

Shenchi 3 yollu flanşlı küresel vanalar flanş bağlantılarını kullanır. Dişli bağlantılarla karşılaştırıldığında flanş bağlantıları daha yüksek basınç direnci sunar; PN16 derecesi 1,6MPa basınca istikrarlı bir şekilde dayanabilir. Sökülmesi uygundur ve düzenli boru hattı muayenesini ve bakımını kolaylaştırır. Güvenilir sızdırmazlık sağlanır; flanş contası ve cıvatalar birlikte çalışarak sızıntı riskini ortadan kaldırır. Büyük çaplı boru hatlarına uygundur; dişli bağlantıların zor olduğu DN50'nin üzerindeki çaplar için flanşlar standart seçimdir. Çinli 3 yollu flanşlı küresel vana üreticisi Shenchi, küresel müşterilerin ihtiyaçlarını karşılayan ANSI, BS, DIN ve JIS standartlarına uygun flanşlar sunuyor.

Kurulum Anahtar Noktası 1: Flanş Hizalaması

Flanş Hizalaması Shenchi üç yollu flanşlı küresel vanayı takarken flanş yüzleri hizalanmalıdır. İki flanş paralel ve eşmerkezli olmalı, sapma flanş contasının izin verilen aralığını aşmamalıdır. Cıvata hizalamasını zorlamak valf gövdesinin deformasyonuna neden olacak ve bilyenin dönüşünü ve sızdırmazlık performansını etkileyecektir. Hizalamadan sonra conta merkeze yerleştirilmeli ve kaydırma yapılmamalıdır. Düşük fiyatlı üç yollu flanşlı küresel vana, düşük kalite anlamına gelmez; Shenchi ürünleri yüksek hassasiyet ve daha kolay kurulum sunar. Korozyona dayanıklı üç yollu flanşlı küresel vanalar, standartları karşılayan flanş yüzey kaplamalarına sahiptir ve daha güvenilir sızdırmazlık sağlar.

Kurulum Noktası İki: Cıvata Sıkma

Flanş cıvataları kademeli olarak çapraz olarak sıkılmalıdır. 180° diyagonal sırayı takip ederek torku 2-3 aşamada kademeli olarak uygulayın. Tek tarafı birden sıkmayın, aksi takdirde conta üzerinde eşit olmayan basınç sızıntı kanalları oluşturacaktır. Cıvata torku standart değerleri karşılamalıdır; aşırı sıkma flanşa veya cıvatalara zarar verir, az sıkma ise yetersiz sızdırmazlığa neden olur. Shenchi 3 yollu flanşlı küresel vana fabrikası, montajcıların başvurması için önerilen bir tork tablosu sağlar. Bu kurulum noktaları, vananın uzun süreli sızıntısız çalışmasını sağlamak için çok önemlidir; lütfen spesifikasyonlara kesinlikle uyun.

Kurulum Noktası 3: Boru Hattı Desteği ve Temizleme

Kurulumdan önce boru hattının içi kaynak cürufunu, demir talaşını, kumu ve diğer yabancı maddeleri temizlemek için temizlenmelidir. Valf boşluğuna giren yabancı cisimler bilyeyi veya contaları çizerek sızıntılara neden olabilir. Boru hattı bağımsız olarak desteklenmelidir; vana boru hattının ağırlığını taşımamalıdır. Büyük çaplı T flanşlı küresel vanalar ağırdır; Boru hattının çökmesi flanşı merkezden çekerek contaya zarar verebilir. Korozyona dayanıklı T flanşlı küresel vanalar, bakır veya paslanmaz çelik vana göbeğine sahip WCB, SUS304 veya SUS316L malzemelerden yapılmıştır. Montaj noktaları tamamlandıktan sonra tutamak sıkışmadan serbestçe dönmelidir; valf daha sonra kullanıma hazırdır.
