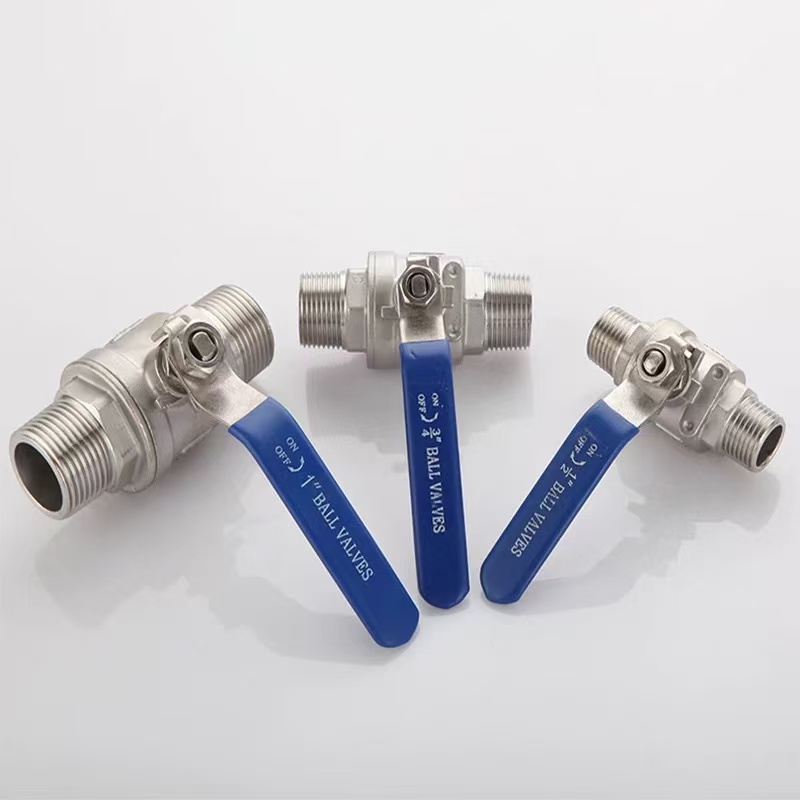

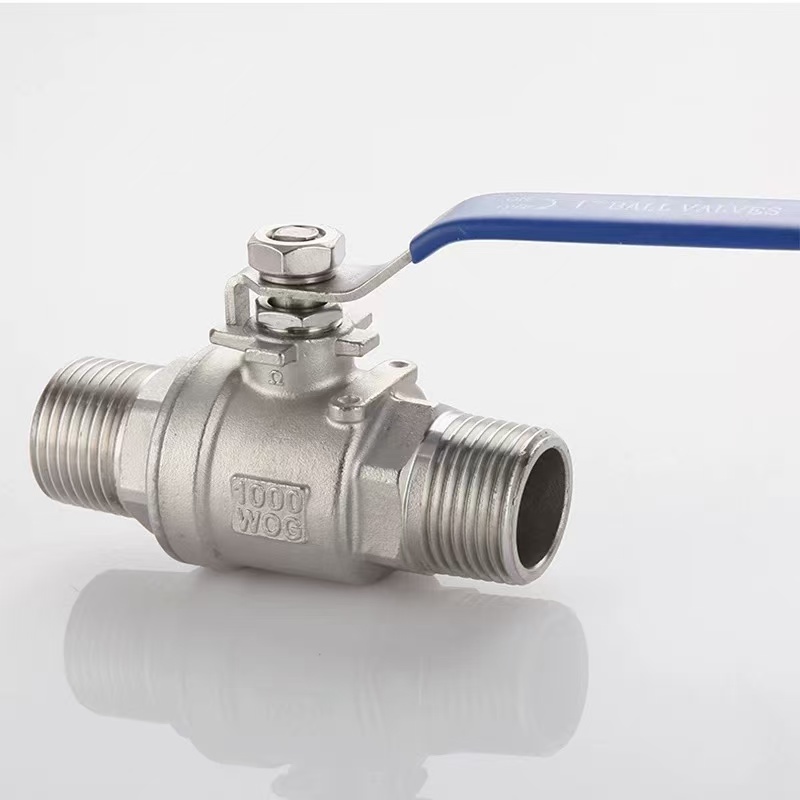

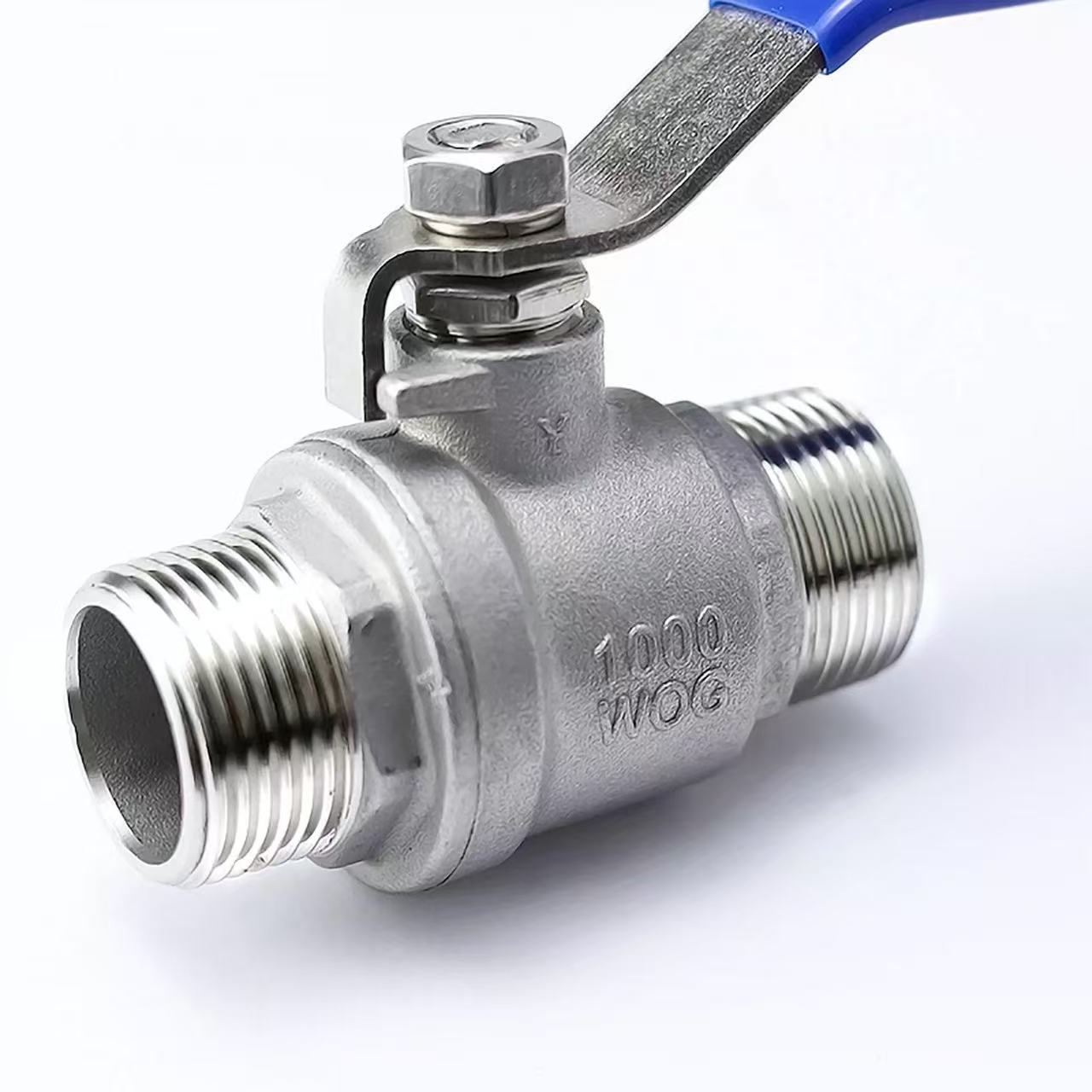

İki parçalı çift erkek dişli küresel vana

Shenchi Biliminin Popülerleştirilmesi: Yüksek kaliteli, iki parçalı, çift erkek dişli küresel vana tam olarak nedir?

İki parçalı çift dış dişli küresel vana, iki gövde bileşeninden monte edilen, her iki ucunda da erkek dişli bulunan bir küresel vanadır. Bu vananın Shenchi versiyonu, akış yolu korozyon riskini ortadan kaldırmak için gövdeyle eşleşen dahili metalle birlikte pirinç, SUS304 veya SUS316L gövde malzemeleri sunar. Su, hava, yağ, gaz ve benzeri ortamlara uygun EPDM contalar ve manuel çalıştırma kullanır. "Yüksek kaliteli, iki parçalı, çift dış dişli küresel vana", yüksek diş hassasiyeti, düşük çalışma torku, uzun conta ömrü ve ekstra adaptör olmadan dişi dişli portlara doğrudan bağlantı ile tanımlanır.

Ürün Parametreleri

Ürün Adı: İki Parçalı Çift Dış Dişli Küresel Vana	Özellikler: (1/8"-4") DN6-DN100
Nominal Basınç: PN16	Gövde Malzemesi: Pirinç, SUS304, SUS316L
Standartlar: ANSI, BS, DIN, ISO, JIS	Konular: NPT, BSP, BSPT, DIN vb.
Dahili Metal Malzeme: Pirinç, SUS304, SUS316L	Orta Sıcaklık: Yüksek Sıcaklık, Düşük Sıcaklık, Orta Sıcaklık, Normal Sıcaklık
Çalıştırma Yöntemi: Manuel	Mühür: EPDM
Bağlantı Yöntemi: Dişli Bağlantı	Uygulamalar: Su, Hava, Gaz, Yağ, Sıvılar vb.
Menşei: Çin	Örnek: Örnekler mevcut

Shenchi İki Parçalı Çift Dış Dişli Küresel Vana için Kurulum Öncesi Muayene ve Diş Bağlantısı Özellikleri

Çin'den iki parçalı, çift dış dişli küresel vana tedarikçisi olan Shenchi, kurulumdan önce vana gövdesindeki her iki dış dişin de hasarsız olduğunu ve dişi boru dişleriyle temiz bir şekilde eşleştiğini kontrol etmenizi önerir. 2-3 sarım için orta dereceli PTFE bandı diş yönünde eşit şekilde uygulayın. Shenchi'nin birinci sınıf iki parçalı çift dış dişli küresel vanası, diş köklerinde anahtar düzlüklerine sahiptir. Kurulum sırasında bu yüzeylerde açık ağızlı anahtar kullanın; İç bilya çekirdeğinin yanlış hizalanmasını önlemek için asla orta valf gövdesi bölümünü döndürmeyin.

Conta Konumlandırması ve Valf Gövdesi Komplesi Tork Kontrolü için Önemli Noktalar

İki parçalı çift dış dişli küresel vananın temel bileşenleri arasında iki gövde yarısı, merkezi bilye çekirdeği, gövde ve EPDM contalar bulunur. Shenchi'nin tasarımında iki gövde, merkezdeki dişler aracılığıyla birbirine bağlanıyor. Sızdırmazlık contasının (gövde yarımları arasında) eğrilmeden ortalandığından emin olun. Temasa kadar elle sıkın, ardından bir aletle ilave 1/4 tur daha kullanın. Aşırı tork, EPDM contaları deforme edecek ve arızaya neden olacaktır. Uygun fiyatlı, iki parçalı, çift dış dişli küresel vana, sızdırmazlık kalitesinden asla ödün vermemelidir; uygun tork kontrolü valf ömrünü doğrudan etkiler.

Valf Gövdesi Sızdırmazlığı ve Anahtar Sınırlama Mekanizması için Yerinde Ayarlama Yöntemi

Shenchi'nin iki parçalı çift dış dişli küresel vanası, gövdede bir EPDM O-halka contasına sahiptir. Kurulumdan sonra, gövde kökünde herhangi bir sızıntı olup olmadığını kontrol etmek için vanayı manuel olarak iki kez çevirin. Hafif bir sızıntı meydana gelirse, gövde salmastra somununu yavaşça sıkın (en fazla 1/8 tur). Ayrıca tutamak durdurma sınırlarına da dikkat edin: boruya paralel olan tutamak açık olduğunu gösterir; dikey kapalı anlamına gelir. Birinci sınıf iki parçalı, çift dış dişli küresel vana, aşırı konumlarda mekanik durdurucular içerir. Asla bu durdurma noktalarını aşacak şekilde zorlamayın, aksi takdirde iç bilya göbeğine ve sızdırmazlık yüzeylerine zarar gelebilir.

Yaygın Kurulum Hatalarından Kaçınma ve Yerinde Sızdırmazlık Test Prosedürleri

Shenchi'nin iki parçalı çift dış dişli küresel vanasını takarken aşağıdakilerden kaçının: dişleri sızdırmazlık maddesiyle aşırı sarmak, vana boşluğuna pislik girmesine neden olmak, boru anahtarlarını doğrudan vana gövdesi yüzeyinde kullanmak veya kurulumdan önce boru artıklarını temizlememek. Doğru prosedür: Kurulumdan sonra bir basınç testi yapın, vanayı yavaşça açın, tüm dişli bağlantılara ve gövde bağlantılarına sabunlu su uygulayın ve kabarcık olup olmadığını gözlemleyin. Birinci sınıf iki parçalı çift dış dişli küresel vana, PN16 test basıncında beş dakika boyunca hiçbir basınç düşüşü sağlamamalıdır. Testten sonra, contanın bir taraftan uzun süreli sıkışmasını önlemek için valfi yarı açık bırakın.
