Bölme Dikenli Bağlantı Parçası

Shenchi, güvenilir sızdırmazlık sağlarken hortumları ekipman panellerinden yönlendirmek için özel olarak tasarlanmış yüksek kaliteli Bölme Dikenli Bağlantı Parçaları'nı piyasaya sürüyor. Pirinç, SUS304 ve SUS316L paslanmaz çelikten yapılmış bu bağlantı parçaları, güçlü korozyon direnci sunar ve çok çeşitli çalışma koşullarına uygundur.

Ürün Yapısı

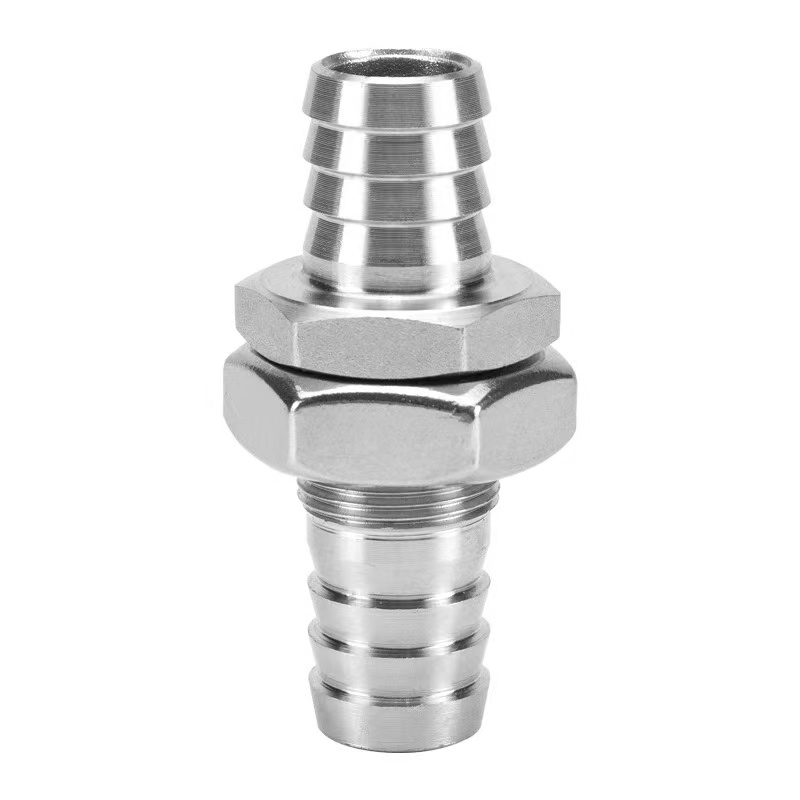

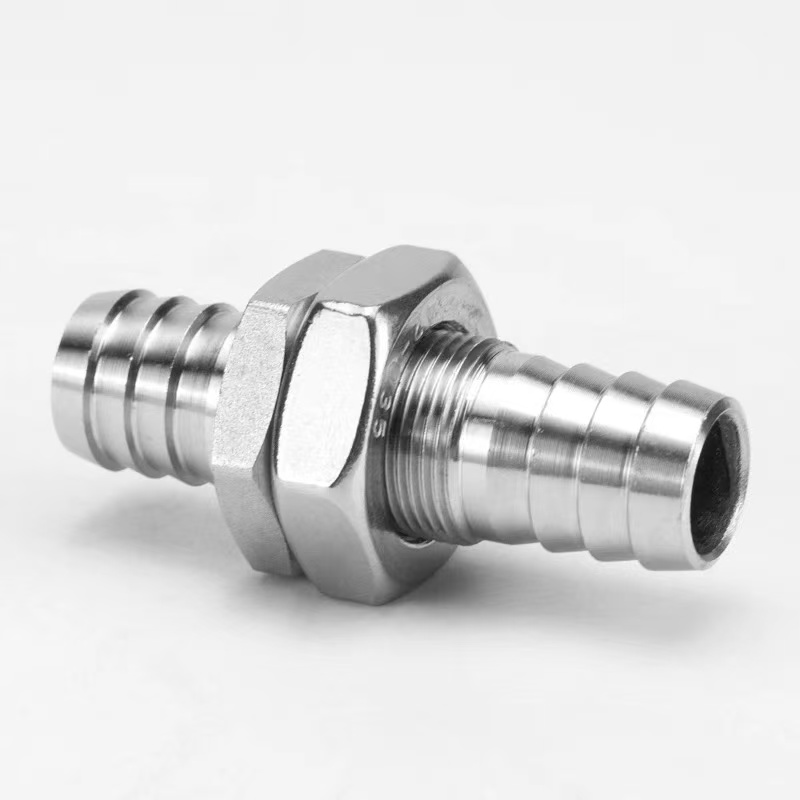

Bölme Dikenli Bağlantı Parçasının yapısı bölme dişlerini, kilitleme somununu ve dikenli hortum bağlantılarını içerir. Kurulum sırasında yalnızca panel deliği gereklidir; Somunun sıkılması sabitleme ve sızdırmazlık işlemini tamamlar.

Dikenli uç, bir hortum kelepçesi ile kullanıldığında güvenli bir bağlantı sağlayan, kaymayı önleyen bir oluk tasarımına sahiptir. Bu bağlantı parçaları kontrol dolaplarında, su arıtma ekipmanlarında, tıbbi cihazlarda ve diğer ilgili alanlarda yaygın olarak kullanılmaktadır.

Ürün Özellikleri

Yapısal Avantajlar

Bölme Dikenli Bağlantı Elemanı, sabit sızdırmazlık sağlarken hortumları ekipman panelleri, muhafazalar veya bölmeler boyunca yönlendirmek için özel olarak tasarlanmış bir boru bağlantı elemanıdır. Ana yapısı bir bölme dişli bölümü, bir kilitleme somunu, bir sızdırmazlık contası ve bir dikenli hortum bağlantısı içerir. Kurulum sırasında panelde yalnızca ilgili çapta bir delik açılması gerekir. Fittingin diş kısmı delikten geçirilir ve somun karşı taraftan sıkılarak sabitleme ve sızdırmazlık işlemi tamamlanır.

1. Bölme Sabitleme Yapısı:Diş bölümü uzunluğu ortak panel kalınlıklarına uyarlanmıştır. Kilitleme somunu sıkıldığında panel ile sağlam bir bağlantı oluşturarak bağlantı parçasının dış çekme kuvvetlerine rağmen sağlam kalmasını sağlar.

2. Dikenli Hortum Bağlantısı:Panelin bir veya her iki tarafında hortumun yerleştirilmesi ve hortum kelepçesi ile sızdırmaz bir bağlantı oluşturulması için dikenli konik dişler bulunur. Dikenli uç, çift kaymaz oluk tasarımını benimser ve sıradan bağlantı parçalarına göre önemli ölçüde daha yüksek çekilme direnci sunar.

3. Sızdırmazlık Sistemi:Panelin her iki tarafında lastik contalar veya O-halkalar bulunmaktadır. Somun sıkıldığında sızdırmazlık contası sıkıştırılarak panel açıklığında IP65 veya daha yüksek bir koruma derecesine sahip su ve toz geçirmez sızdırmazlık elde edilir.

Kurulum Yöntemi

Shenchi'nin dayanıklı Bölme Dikenli Bağlantı Parçalarının kurulumu kolaydır. Yalnızca altı adımda güvenli ve yalıtılmış bir bağlantı elde edilebilir:

Adım 1: Panel Deliği Hazırlığı

Diş bölümünün dış çapına göre panelde karşılık gelen yuvarlak bir delik açın. Sızdırmazlık contasının hasar görmesini önlemek için delik kenarının pürüzsüz ve çapaksız olduğundan emin olun.

Adım 2: Sızdırmazlık Contasını Takın

Ürünle birlikte verilen EPDM sızdırmazlık contasını bağlantı tabanına doğru bastırarak dişli bölümüne kaydırın. Panelin her iki tarafında da sızdırmazlık gerekiyorsa, her iki tarafa birer conta yerleştirin.

Adım 3: Panelden Ekleme

Bağlantı tabanının aradaki sızdırmazlık contasıyla panele temas etmesini sağlayarak vidalı kısmı panelin bir tarafındaki deliğe sokun.

Adım 4: Kilitleme Somununu Sıkıştırın

Kilitleme somununu panelin karşı tarafındaki diş kısmına vidalayın ve bir anahtarla yavaş yavaş sıkın. Önerilen tork: Pirinç malzemeler için 5–8 N·m ve paslanmaz çelik için 8–12 N·m. Sıkma sırasında bağlantı gövdesini sabit tutun.

Adım 5: Hortumu Bağlayın

Dikenin dış çapının hortumun iç çapından 0,5-1 mm daha büyük olduğu bir spesifikasyon seçin. Hortumu tabana ulaşana kadar dikenli uca dikey olarak sokun. Yüksek basınçlı uygulamalar için paslanmaz çelik hortum kelepçesi kullanın ve bunu ikinci ve üçüncü uçların arasına sabitleyin.

Adım 6: Mühür Bütünlüğü Testi

Çalışma basıncının 1,5 katında statik basınç testi yapın. Üç dakika boyunca herhangi bir sızıntı olmazsa kurulum uygun demektir.
